熔保爐爐底測溫是熔保爐無線測溫項目的核心環節，主要通過專業測溫設備實時采集爐底溫度數據，為爐體安全運行、工藝參數優化及產品質量管控提供關鍵依據。其核心價值在于避免爐底因局部過熱或溫度不均導致的爐襯損壞、漏液等風險，同時保障熔融金屬的成分穩定性與加工性能。

一、系統核心工作原理

該系統本質是 “高溫信號采集→無線傳輸→數據處理→可視化監控” 的閉環流程，核心邏輯圍繞 “非接觸固定 + 抗干擾傳輸” 展開：

高溫感知：磁吸式溫度傳感器直接吸附在熔保爐外壁或特定測溫點（如爐襯、熔池附近），傳感器內置的耐高溫元件感知爐體或介質溫度，將溫度物理量轉化為電信號（如毫伏級電壓、電阻變化）。

信號轉換與無線發射：傳感器配套的 “信號處理模塊” 對電信號進行放大、濾波、A/D 轉換，再通過LoRa無線傳輸模塊將數字溫度數據發射至接收端。

數據接收與處理：無線測溫主機接收多個傳感器的無線信號，匯總后通過以太網（modbus TCP協議）傳至SCADA監控平臺，平臺對數據進行校驗、存儲、分析（如超溫預警閾值判斷）。

可視化與預警：監控平臺以儀表盤、曲線、報表等形式展示實時溫度與歷史數據，當溫度超出預設范圍（如爐溫過高、局部過熱）時，通過聲光報警、彈窗推送等方式觸發預警，提醒工作人員干預。

二、系統核心構成

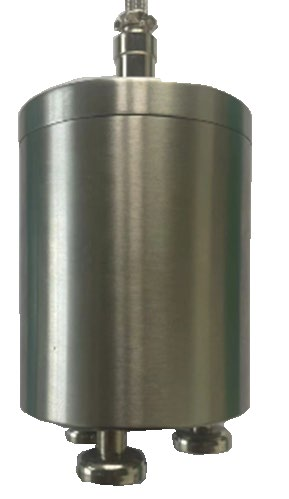

2.1無線測溫傳感器：

工作溫度： -40～85℃, ≤95%RH內部不應結露或結冰

測量范圍： -40～1000℃

通 道：1-4路

測溫精度：≤±2℃

無線通訊：LORAWAN

測量間隔：1s-5min（可定制）

發送間隔：1s-60min/次（可設置）

傳輸頻率：可在線自動跳頻，完全解決信號碰撞

傳輸距離：不小于1000米（可視）

探頭連接：4合1航空插頭

安裝方式 ：三角磁鐵設計，吸附力強、穩定可靠

電池更換：手擰即可，無需任何工具

外殼材質：304不銹鋼，防電磁場干擾設計

防護等級：IP67，殼體密封，完全防塵，防氟化氣體腐蝕，

防金屬粉末，保護電路

使用壽命：＞10年

外形尺寸：?72*90

供電方式：鋰電池19000mah

電池工作壽命：≥5年

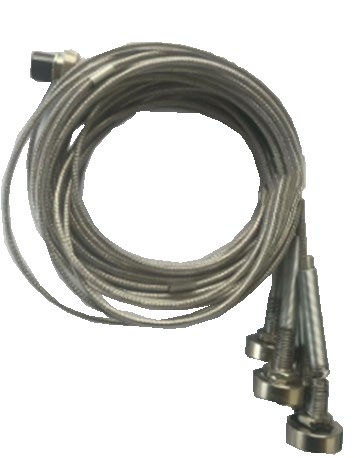

2.2磁吸式抗干擾測溫探頭：

測溫范圍：-40～+1000℃

高靈敏度：10S內達到實際溫度，比PT100快數倍

測量精度：誤差不大于±1℃

導線長度：2米（可定制）

測量方式：接觸式連續測量

探頭結構：4 合1航插式

使用壽命：≥10年

防護等級：IP67

外形尺寸：22×10mm

外殼材質：304不銹鋼

磁鐵耐溫：≤400 ℃

安裝方式：磁吸式、插入式、焊接式、粘貼式

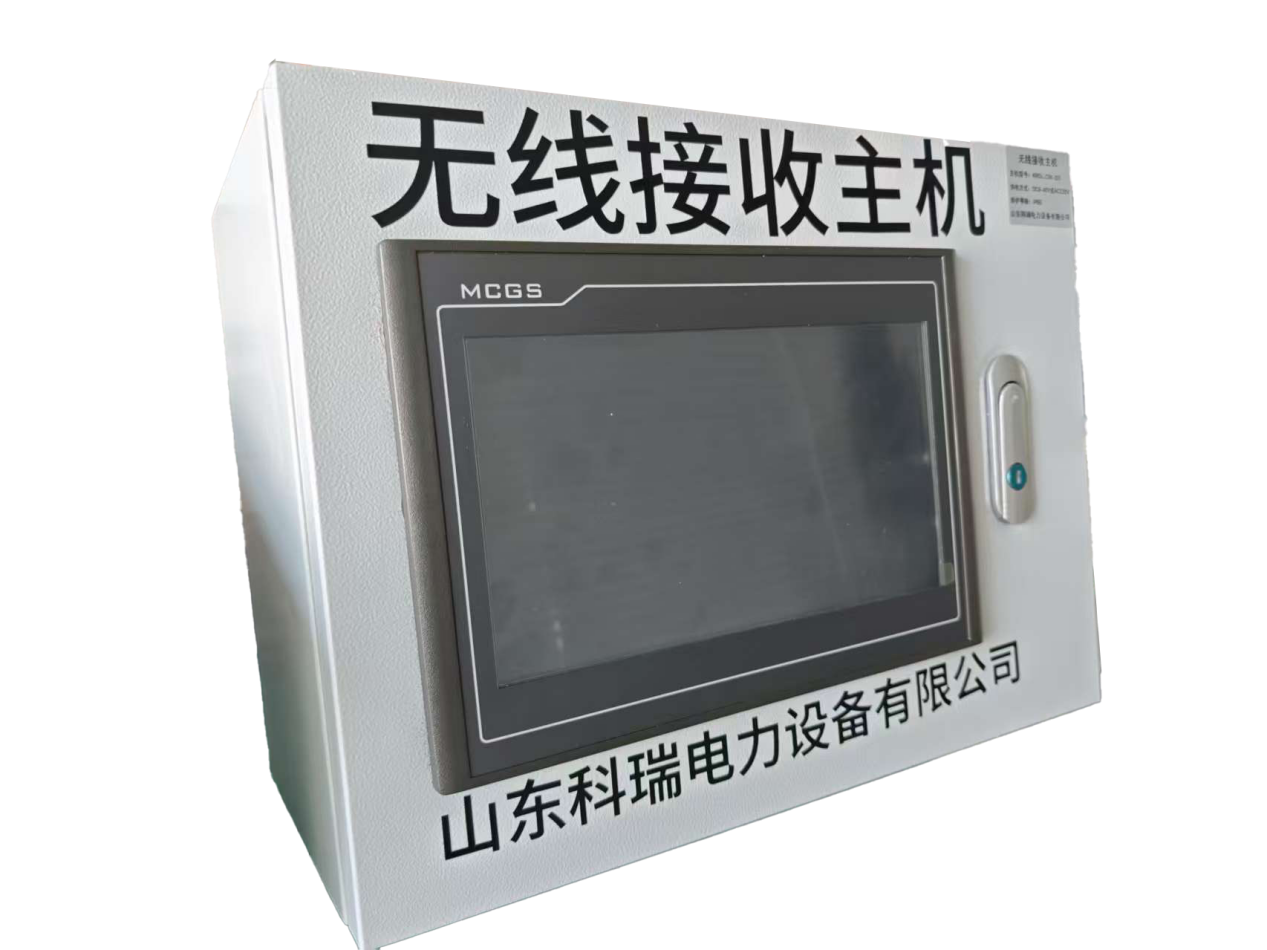

2.3無線測溫主機：

無線通訊： LORAWAN，8個信道同時接收，有效防止信號干擾

傳輸距離：L:≤3Km（可視）

溫度采集點數：不小于100點

顯示屏尺寸：10寸

通訊接口:RS232/RS485/TCP/CAT1（可選）

通訊協議：Modbus RTU/TCP、MQTT

供電方式：DC9-40V或AC220V

最大功耗： ≤6W

使用環境溫度：-40～＋85℃

使用環境濕度：≤95％RH

防護等級：IP65

安裝方式：壁掛式
